Power IC ေထာင့္စြန္းပူတယ္ဆိုတာ

Power IC ေထာင့္စြန္းပူတယ္ဆိုတာရင္းႏွီးျပီးသားျဖစ္မွာပါ မသိေသးတဲ့အစ္ကိုေတြအတြက္ရည္ရြယ္ပါတယ္ခင္ဗ်ားး
တစ္ကယ္ေတာ့PowerICေထာင့္စြန္းပူတယ္ဆိုတာ ( ေထာင့္တိုင္းလို႕မဆိုပါဘူး)Voltအားအပိုင္းကိုႏွစ္ခုခြဲထုတ္လိုက္သလိုပါပဲ Vbatနဲ႕VPHနဲ႕ဆိုျပီးခြဲထုတ္လိုက္တာပါ

အဲ့ေတာ့VBATအပိုင္းမွာေရွာ့က်တာကုိVPHအပိုင္းမွာသြားရွာရင္ေတြ႕နိုင္မွာမဟုတ္ပါဘူး အဲ့ေတာ့ပံုေလးသာၾကည့္ေပးပါခင္ဗ်ား

ဒီပံုေလးရဲ႕မူရင္းပံုပိုင္ရွင္က ဆရာ Aung Thet Ooပါခင္ဗ်ား
FET နဲ႕AC9 နဲ႕PMUအေသးပါတဲ့ဖုန္းေတြမွာVPH ေရွာ့က်ခဲ့ရင္ VBATနဲ႕VPHၾကားခံျဖစ္တဲ႔AC9 FET SmallPMUတို႕သာပူလာမွာပါ အဲ့ေတာ့ေရွာ့ျဖစ္တဲ့ေကာင္ကိုျမန္ျမန္မေတြ႕နိုင္ပါဘူး
BQဆိုတာသံုးထားတဲ့ေကာင္မွာေတာ့VPHေရွာ့က်ခဲ့ရင္တစ္ခါတစ္ေလတုတ္္တုတ္မွမလႈပ္ပါခင္ဗ်ား။

ဒါက Honor4Xရဲ႕PowerICအေသးပါ
ျမင္ရတဲ့အတိုင္္းVPHအပိုင္းမွာေရွာ့က်ေနေတာ့ေထာင့္မလာပူတာပါ
NoPowerတစ္လံုးလာခဲ့ရင္
1=စပလိုင္းနဲ႕ခ်ိတ္ၾကည့္ပါက အမ္ပီယာဆြဲျပီး Groubdက်ေနသလိုျပခဲ့ရင္
2= မီတာမွာအသံျမည္စေကးထားျပီးBatteryငုတ္မွာတိုင္းၾကည့္ပါ အသံျမည္ခဲ့ရင္Vbatေရွာ့ မျမည္ခဲ့ရင္VPHေရွာ့ဆိုျပီးခြဲထားနိုင္ပါတယ္

အဲ့ေတာ့VBATေရွာ့မဟုတ္တာသိရေတာ့VPH Coilကိုျဖဳတ္ခ်လိုက္ျပီးGroundက်ေနတဲ့ဘက္ကိုVoltေကြ်းမွသာVPHအပိုင္းကေရွာ့ျဖစ္ေနတဲ့အပိုင္းကိုေတြ႕ရမွာပါ

ဒါကေရွာ့ျဖစ္ေနတဲ့Cေလး

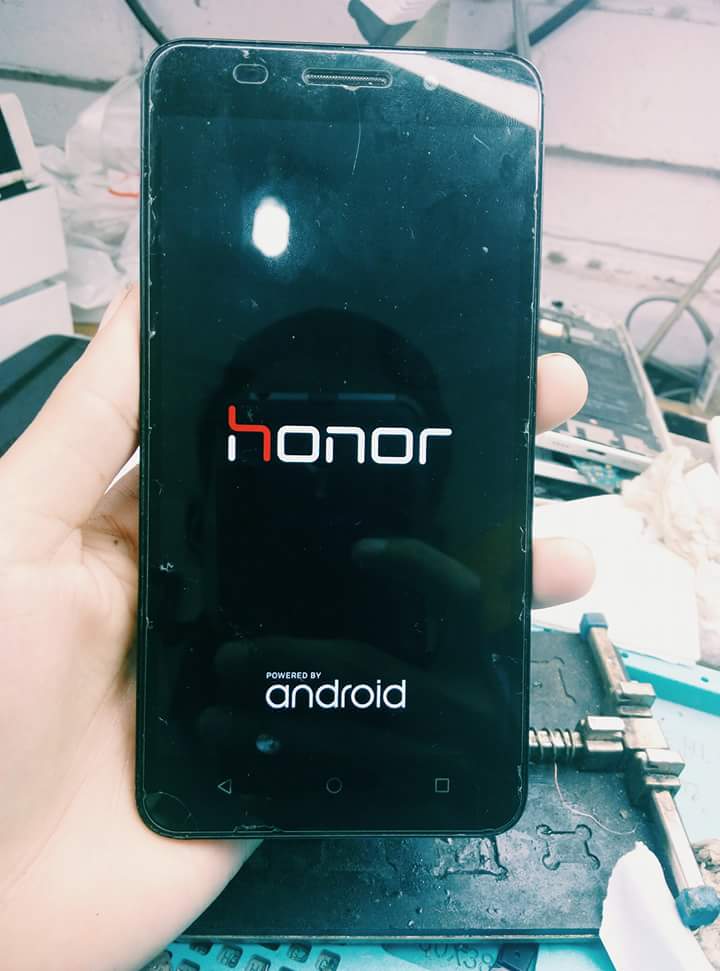

ဒါက စက္နိုးျခင္းေလးေပါ့

#credit Kyaw Htet Linn
